单室平衡容器

HXDP单室平衡容器

1、用途

单室平衡容器与差压变送器配套使用，对汽包水位进行监控，并对外输出水位变化时的压差（ΔP）信号。

 2、结构特点

（1）单室平衡容器由冷凝容器、连通管，平衡管等组成；

（2）冷凝容器是由筒体、封头焊接而成。

（3）一般情况下上连通管a1为汽侧管，下连通管a2为水侧管。

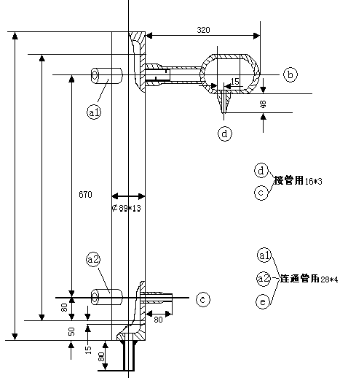

（4）图中d,c两接管为连接差压变送器。

（5）图中e管为排污管，一般接到下降管。

3主要零件材料

4、使用与维护

     垂直安装，上下连通管与锅筒引出管对焊接，正确连接不可倒置，取样管，连通管，阀门等需要保温，冷凝器不需要保温，引到差压变送器的两根导管需要平行铺设，共同保温。安装图示请参照附件CAD。

5、主要外形连接尺寸及技术参数
