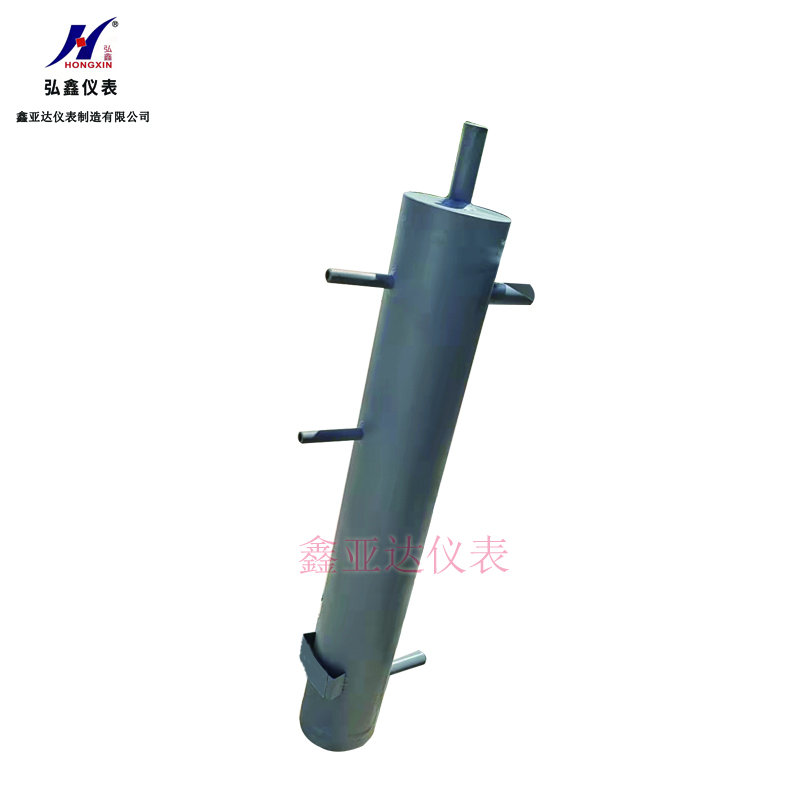

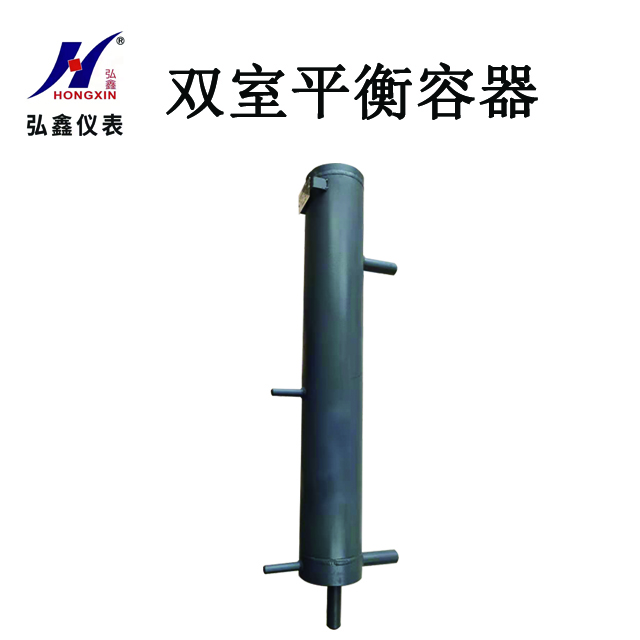

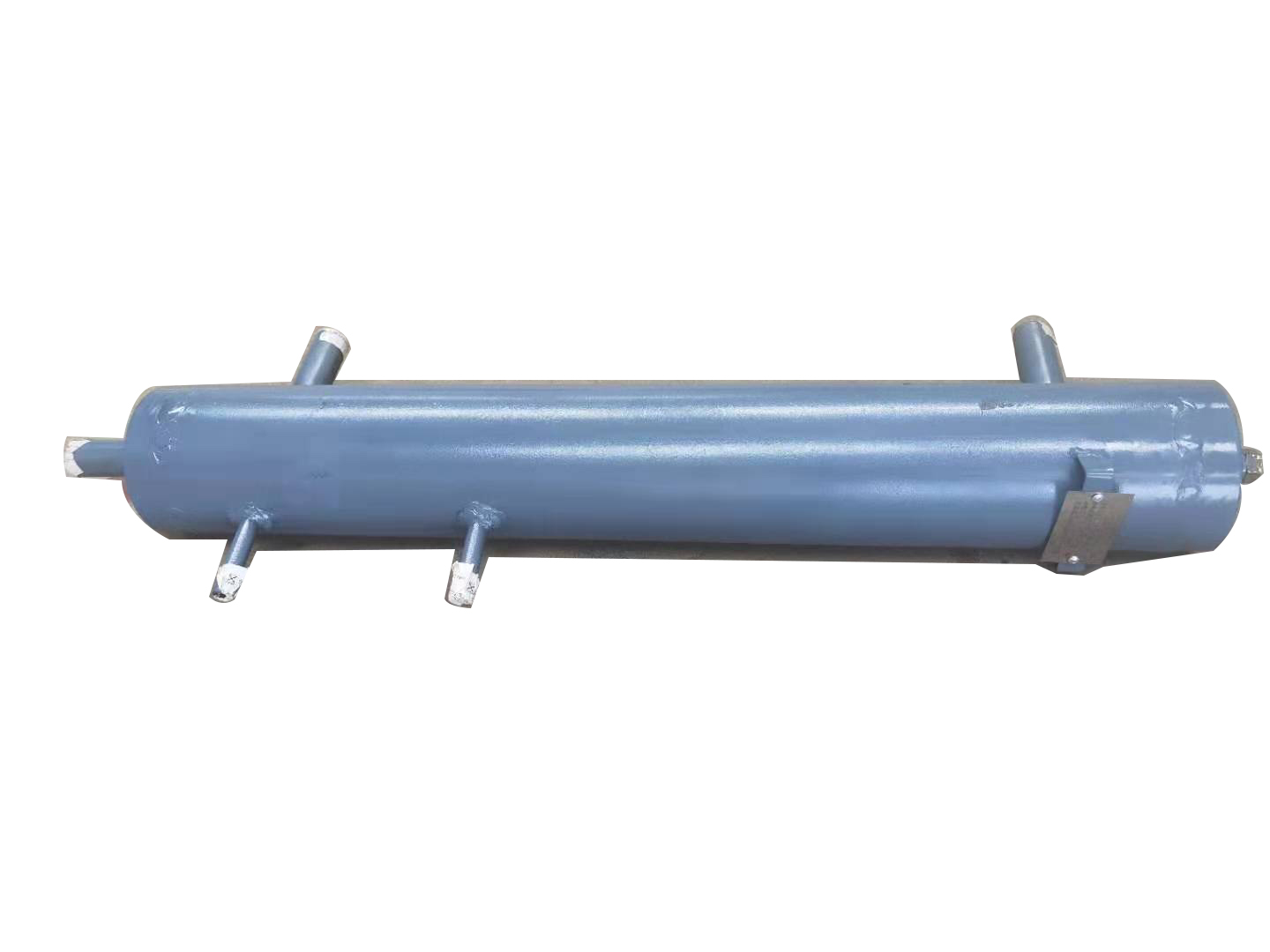

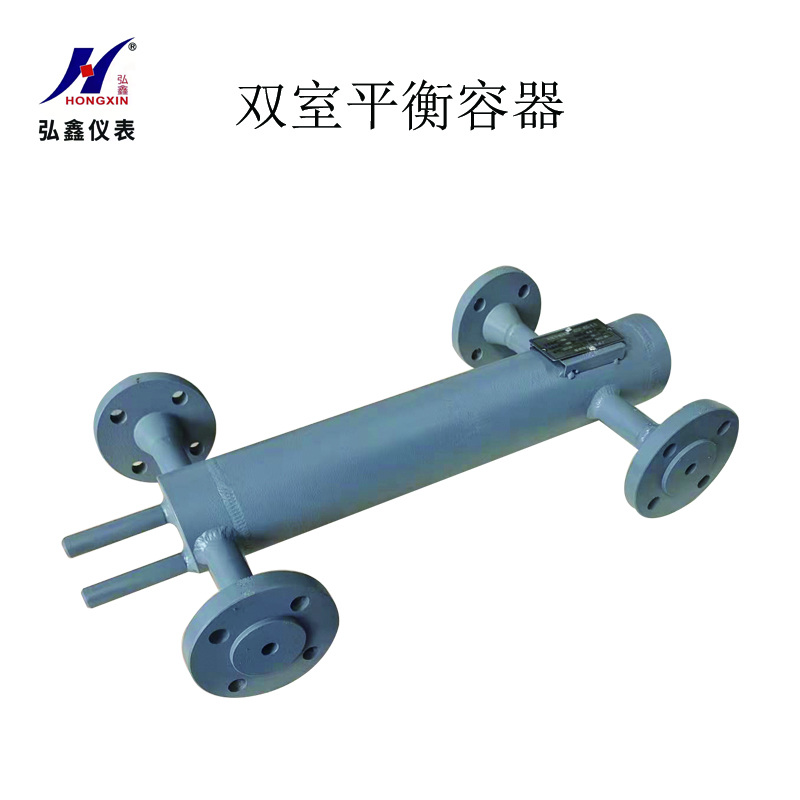

双室平衡容器

双室平衡容器结构巧妙，简单，具有自我补偿功能的汽包水位测量装置。

双室平衡容器分隔成上下两个部分，上部为凝汽室，基准杯、下部为溢流室和连通 器，又称汽包水位测量装置。

1、凝汽室：理想状态下，来自汽包饱和蒸汽释放汽化潜热，形成饱和凝结水供给基准杯。

2、基准杯：收集凝汽室凝结水，并将凝结水导出容器，传向测量仪表--差压变送器的正压侧。基准杯容积有限，当凝结水满后则溢出导入溢流室。

3、溢流室：溢流室占据了容器的大部分空间，他收集基准杯溢出的凝结水，排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包锅炉中温度达到一致。正常情况下，由于锅炉下降管中流体的动力作用，溢流室中基本上没有积水或少量积水。

4、连通器：T字型连通器，其水平部分一端接入汽包，另一端接入变送器负压侧。将汽包中动态的水位给变送器负压侧，与正压侧的(基准）压力比较，以得知汽包中的水位。T字行可以保证连通器中的介质具有一定的流动性防止其延伸到汽包之间的管线冬季发生冻结。连通器内部介质的温度与汽包中的温度很可能不一致，致使其中的液位与汽包中不同，但是由于流体的自平衡作用，对使汽包水位测量没有任何影响。

材质：碳钢、不锈钢（用户指定订货）
