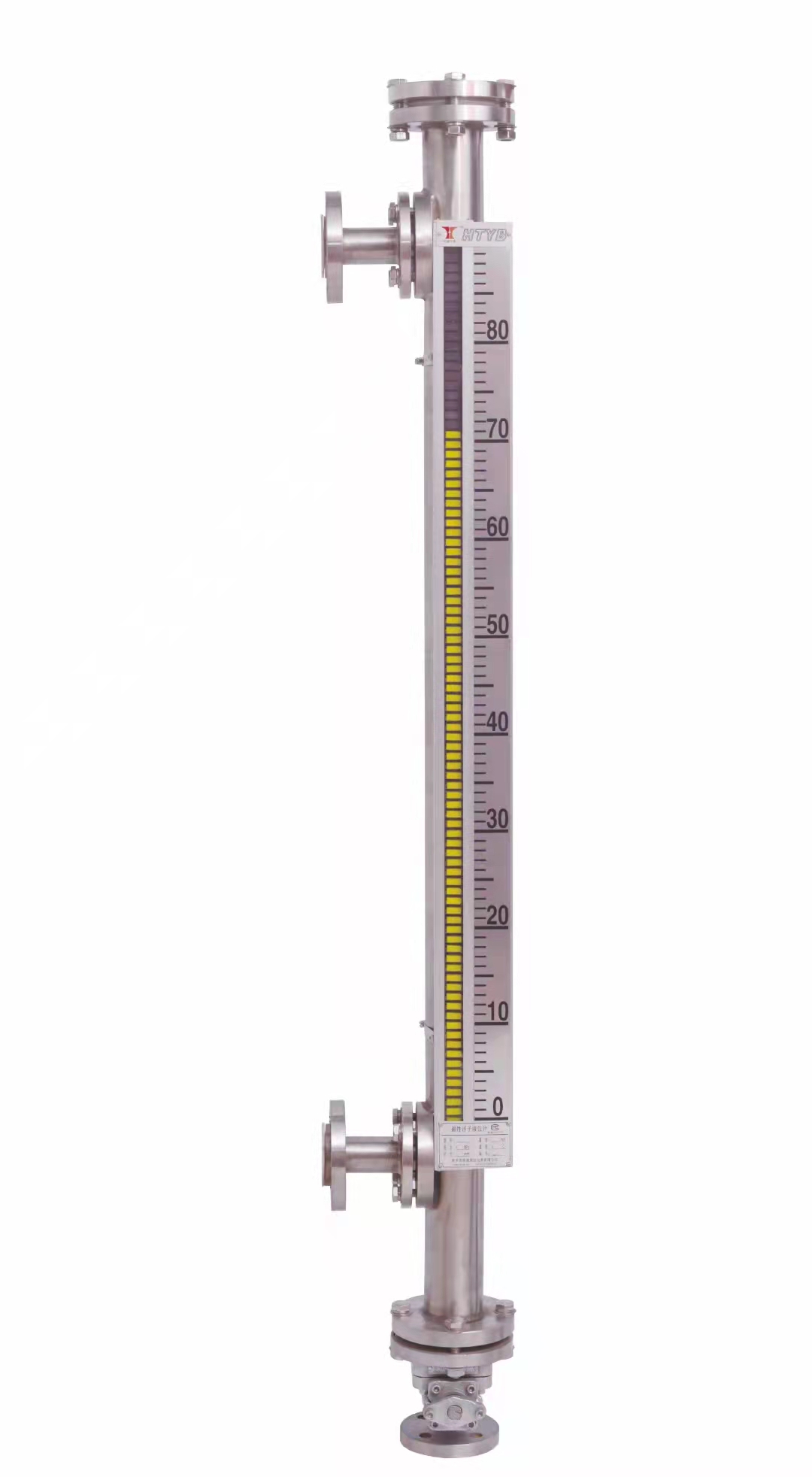

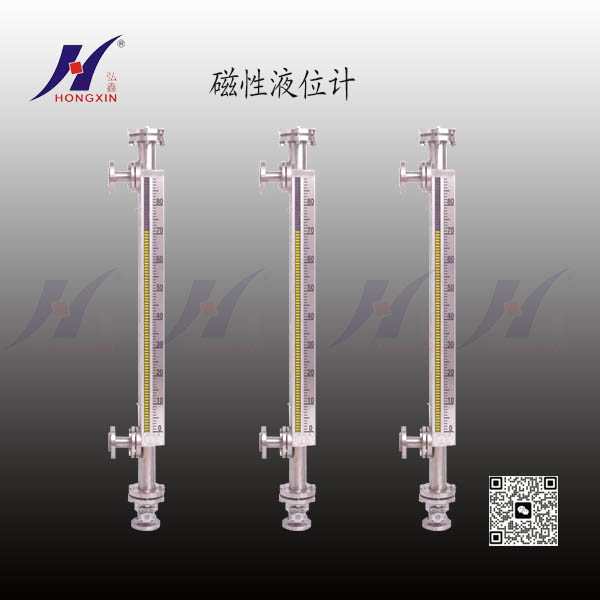

磁性液位计

一、 概述

磁翻板液位计是以磁翻子为测量元件，磁钢驱动翻板显示，无需能源。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁翻柱液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响。是电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中理想的液位测量与控制产品。

磁翻板液位计配置变送器，可实现液位的远距离指示、检测与控制。

磁翻板液位计根据容器安装位置的不同，提供侧装和顶装两种形式。

磁翻板液位计根据介质不同，提供不锈钢和ABS工程塑料两种材质。

二、 结构特点

1． 基本型

    液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁偶合作用，驱动红白色翻板翻转180°。液位上升时翻板由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

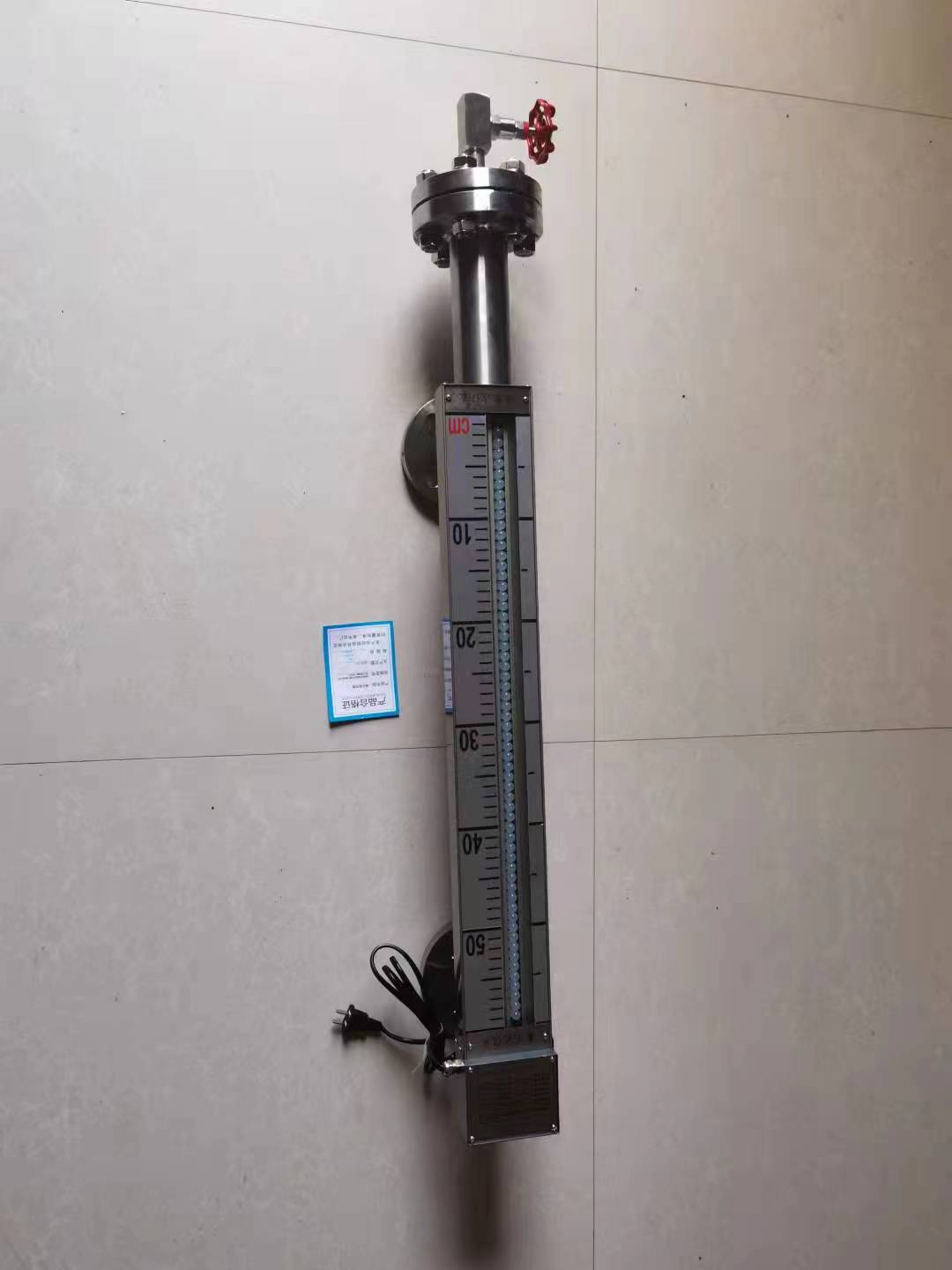

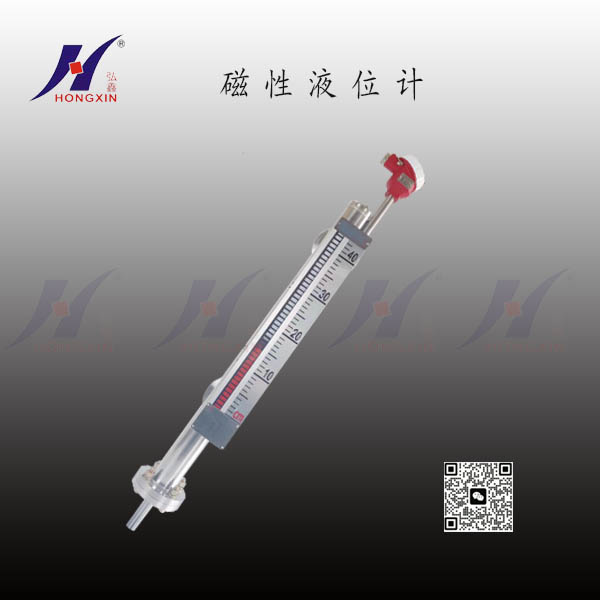

2． 电信号远传型

在基本型上加装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁偶合作用使信导管内测量元件依次动作，获得电信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与显示仪表或计算机联接，实现远传显示与控制。

3． 显示仪表

本厂还生产与之配套的液位显示仪表。可用于液位的显示、报警与控制。

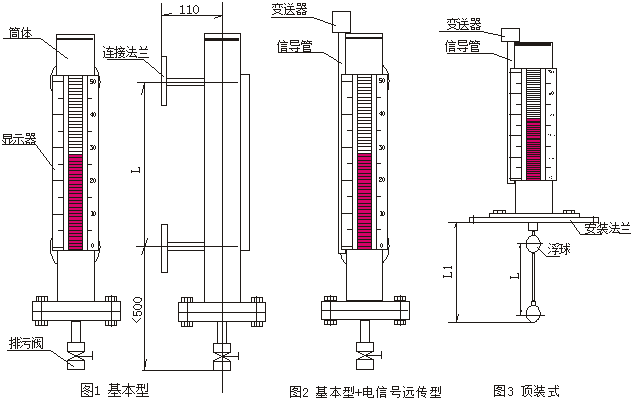

磁翻板液位计结构示意图：

━━━

一、 主要技术参数

一、 型号

1． 磁翻板液位计的组成如下

一、 变送器接线

     变送器接线如图

一、 DS—8E 显示报警控制仪表

1． 主要技术参数

测量范围：0~5000mm  （与变送器配套使用）

输入信号：4~20mA，DC

显示方式：双色LED宽面光柱显示；LED数字显示

报警方式：上、下限超越正常液位，被设定的报警点的LED光柱闪烁，蜂鸣器发声，同时报警继电器触点动作。报警点任意设定

报警继电器触点输出容量：AC220V，3A

输出信号：4~20mA，DC，负载阻抗：≤500Ω

电源电压：AC 220V±10%；50Hz±1Hz

功耗：≤15VA

仪表工作条件：环境温度-10℃~+40℃；相对湿度≤85%；无腐蚀性气体

仪表外形尺寸：80×160×180mm

仪表开孔尺寸：75×152mm

2．仪表面板布置图及仪表接线图

二、 定货须知

1． 定货时请注明型号规格。

2． 测量范围。

3． 安装间距。

4． 介质密度。

5． 介质温度。

6． 工作压力。

7． 测量介质。
