平衡容器

一、用途

HXSP平衡容器是差压式水位计的一次仪表。它与水位指示器或差压变送器配套使用，用来测量水位，并可做容器报警用，可以在锅炉正常运行情况下反映汽包内的质量水位。

我厂生产的平衡容器分双室平衡容器和单室平衡容器两种，压力等级分为低压、中压、高压，这些产品已成系列（特殊参数也可重新设计），并随锅炉配套使用。选用时可根据汽包（或受压容器）内介质的压力和温度、观测范围、水管中心到正常水位的距离（Ho）以及汽水中心距（H）而定。

二、结构特点及工作原理

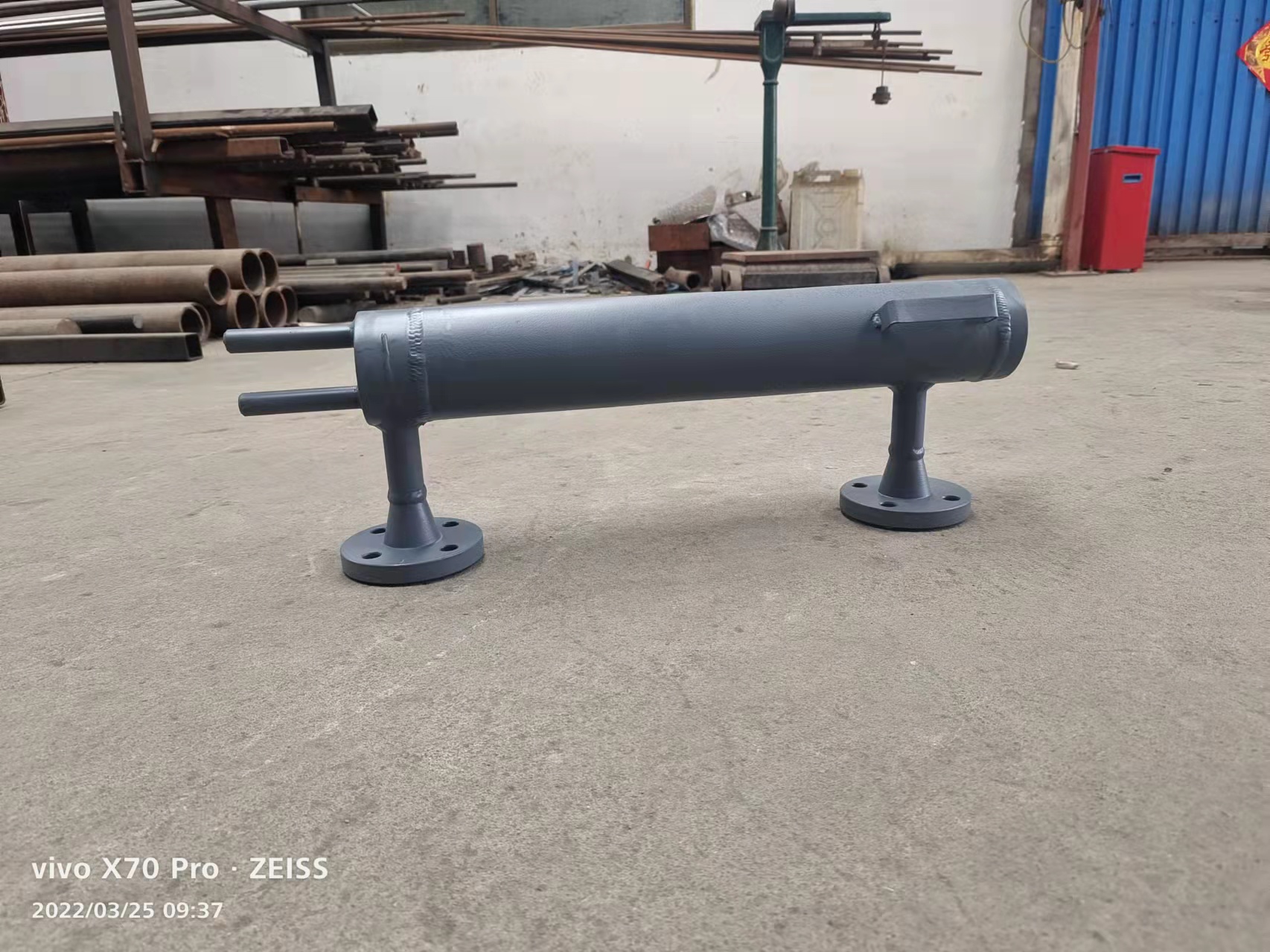

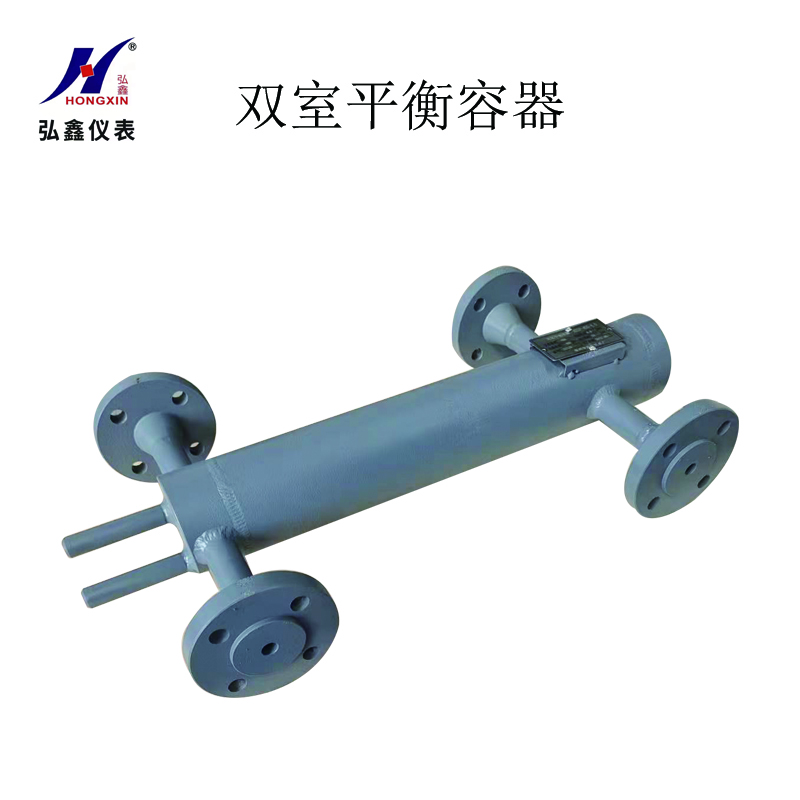

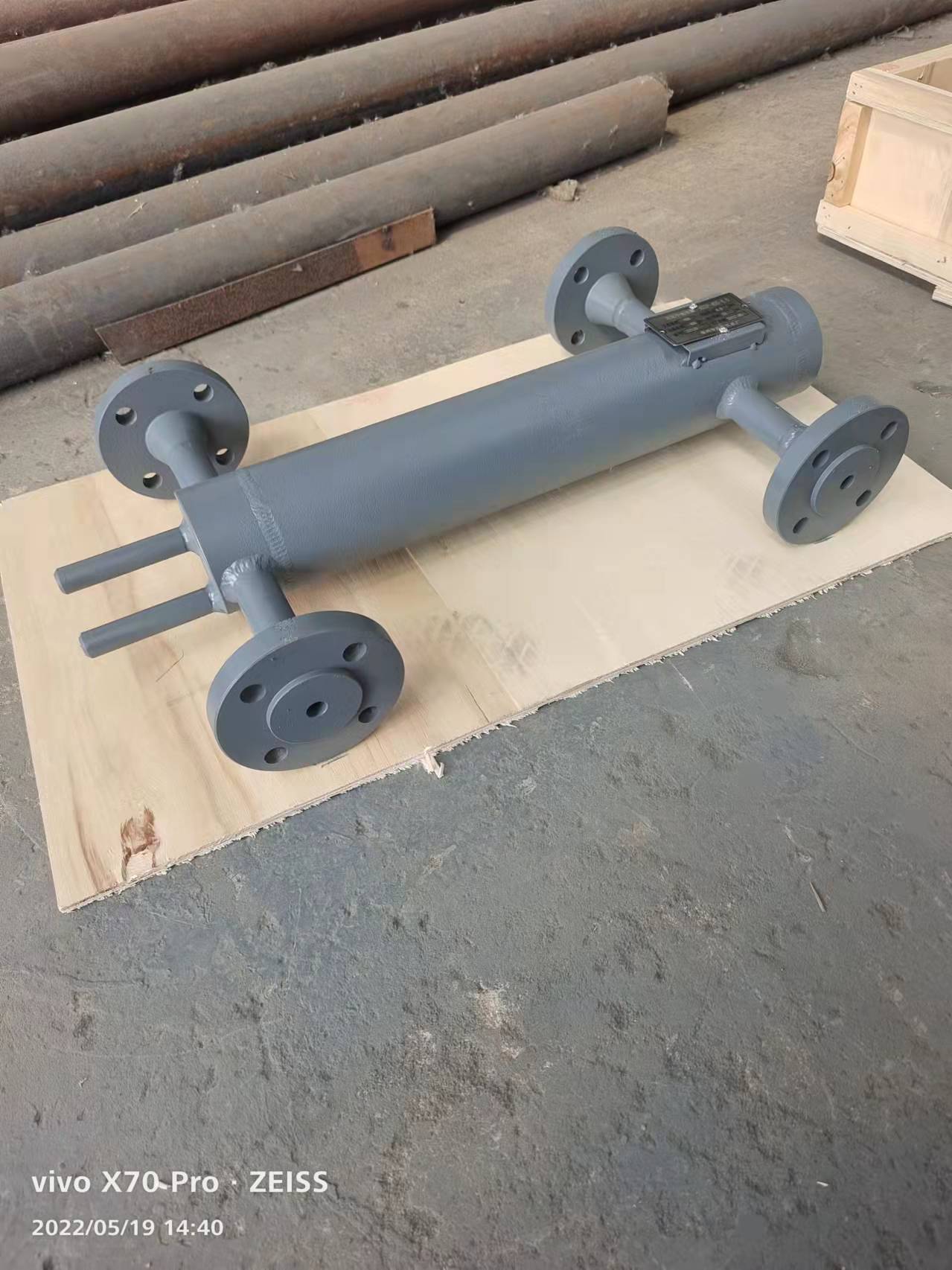

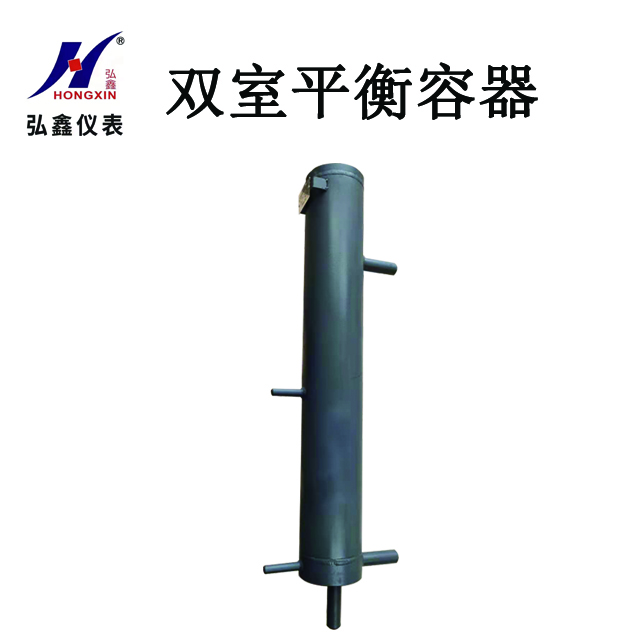

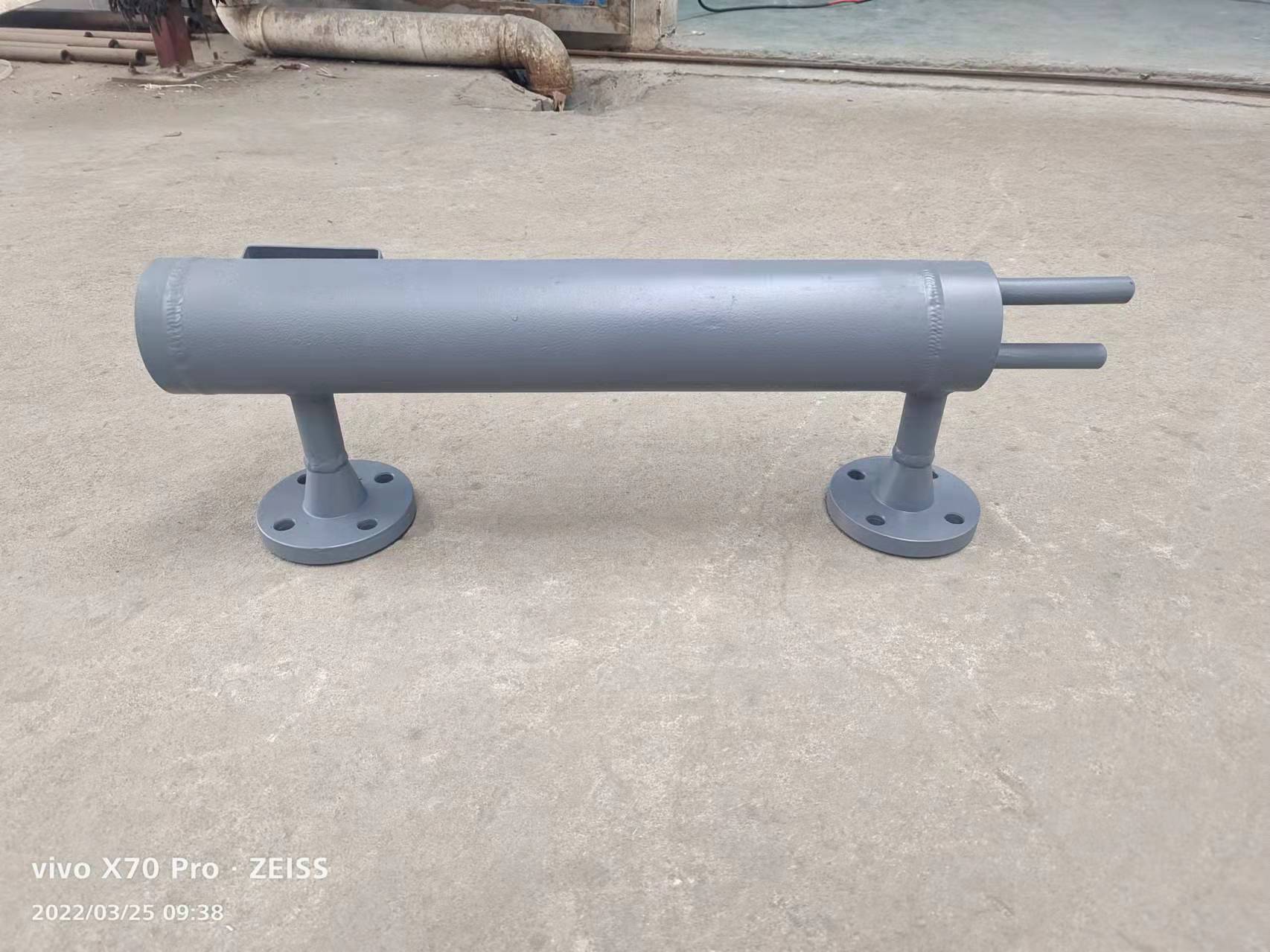

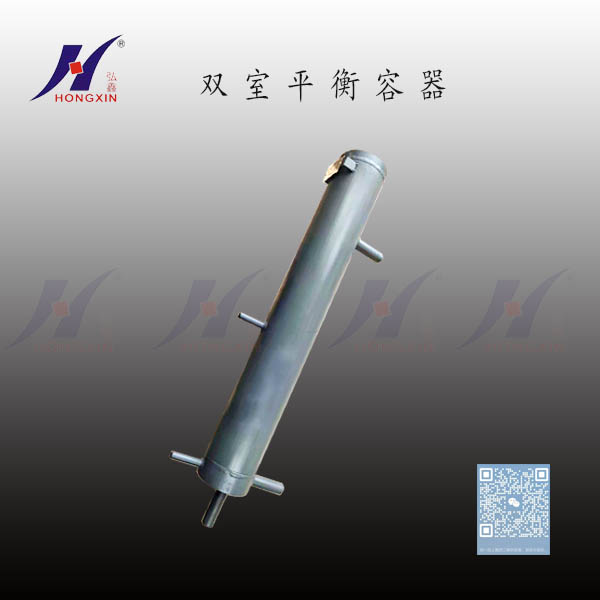

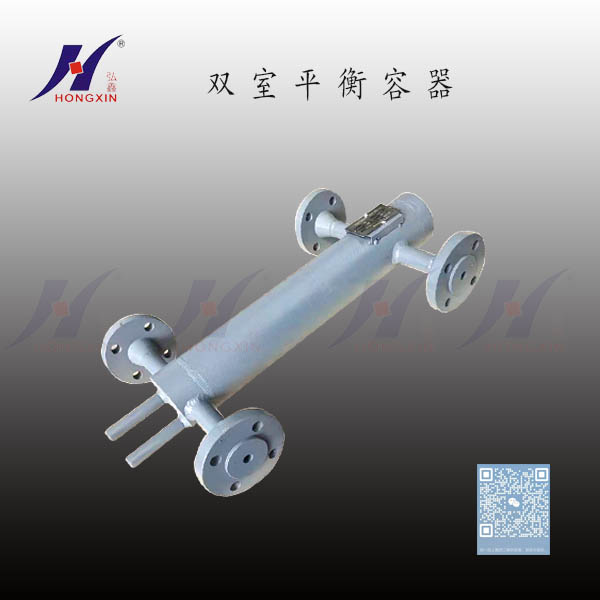

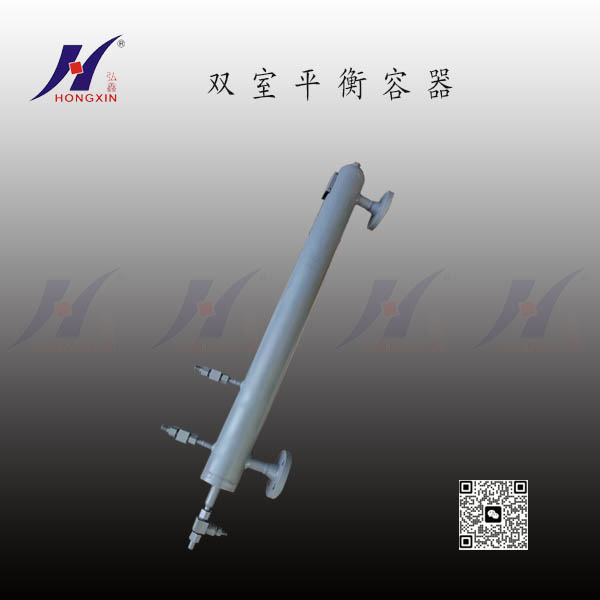

   HXSP双室平衡容器是由正压管、负压管等零件焊接而成。工作过程中，饱和蒸汽因为凝结而释放的热量同时对正压管和负压管加热，使正压管内水的重度在任何工况下都近似等于汽包（或受压容器）内水的重度；又由于正确的选用正压管的高度，不论容器内压力如何变化，正压管的压力与负压管的压力变化值均相等，因此双室平衡容器输出的差压不变，即低置水位指示的水位不变。一旦水位发生变化。则输出差压也随之变化，所以低置水位指示可以适时显示容器内的水位。

三、型号规格：

HXSP双室平衡容器主要用于≤10.0MPa以下，其它规格按用户订货要求。

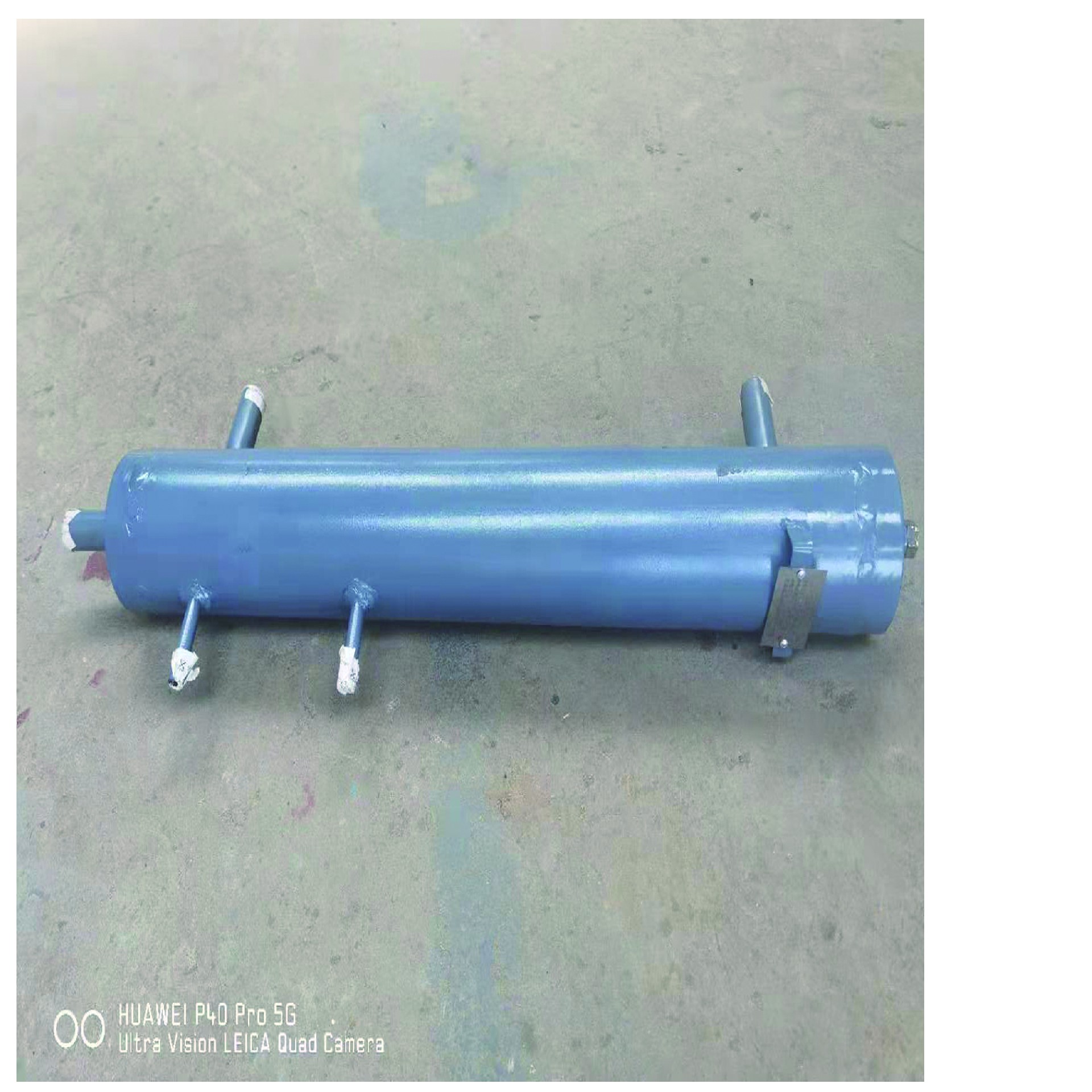

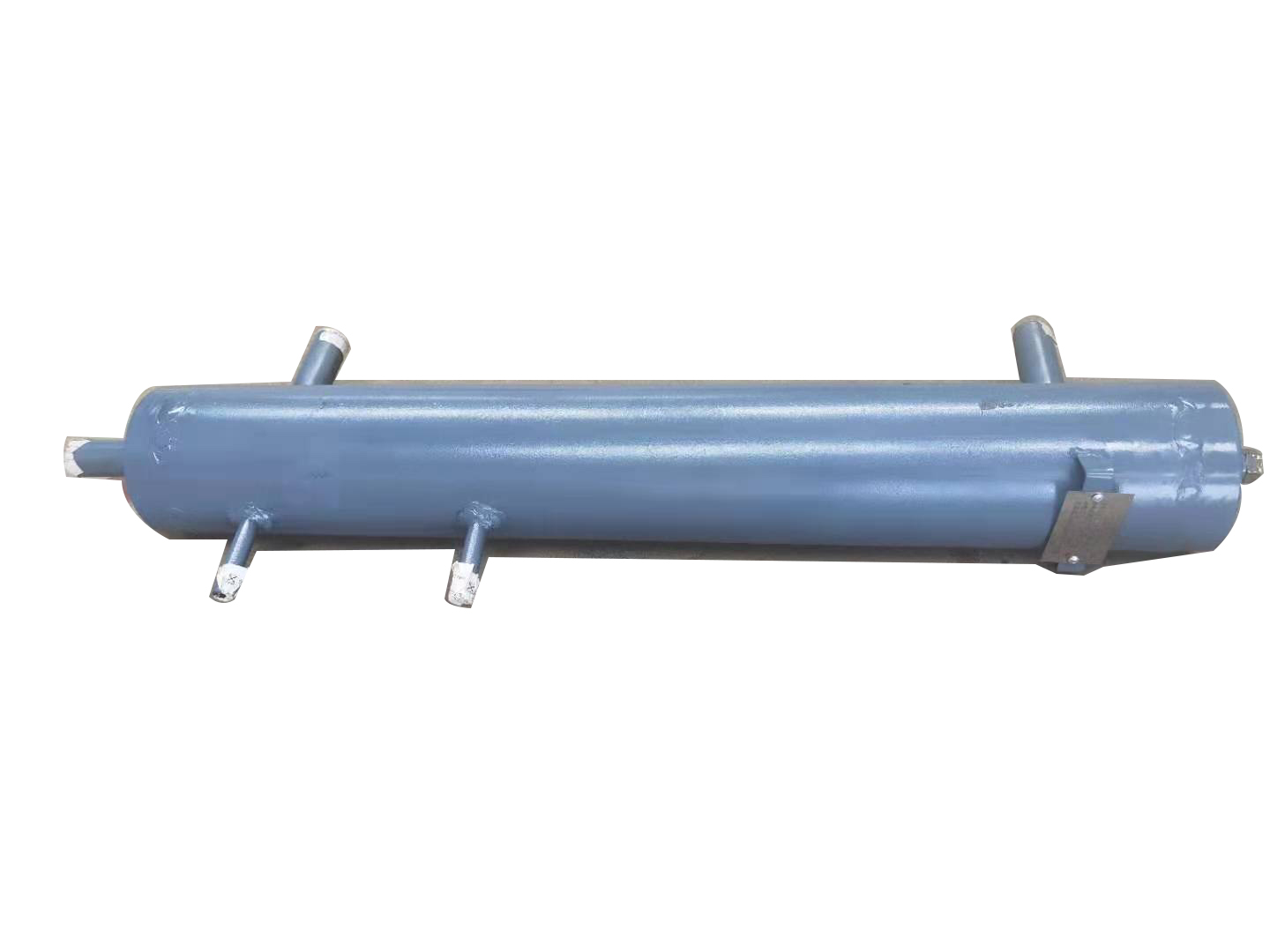

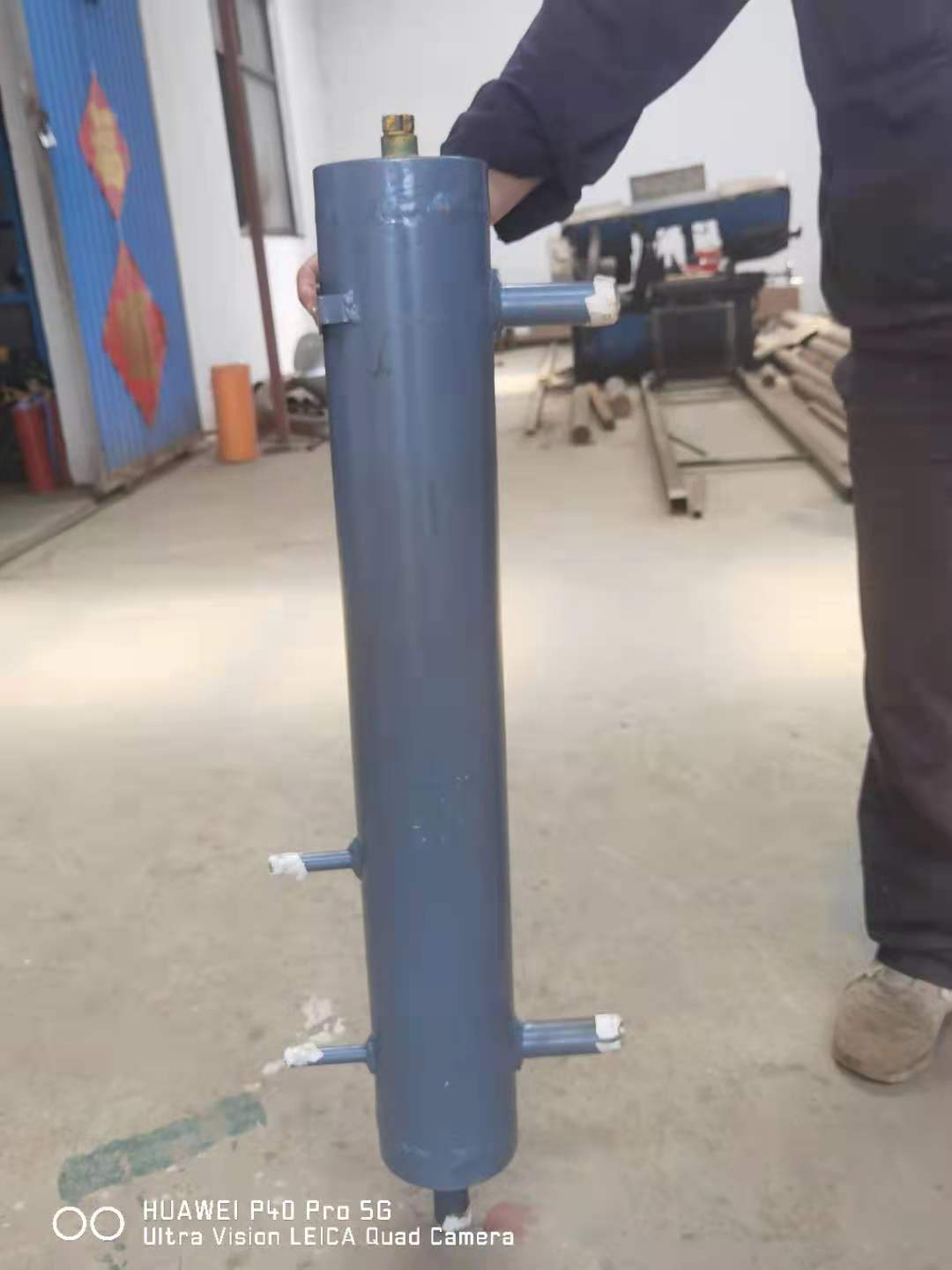

HXDP单室平衡容器

产品说明

1、用途

单室平衡容器与差压变送器配套使用，对汽包水位进行监控，并对外输出水位变化时的压差（ΔP）信号。

 2、结构特点

（1）单室平衡容器由冷凝容器、连通管，平衡管等组成；

（2）冷凝容器是由筒体、封头焊接而成。

（3）一般情况下上连通管a1为汽侧管，下连通管a2为水侧管。

（4）图中d,c两接管为连接差压变送器。

（5）图中e管为排污管，一般接到下降管。

3主要零件材料
