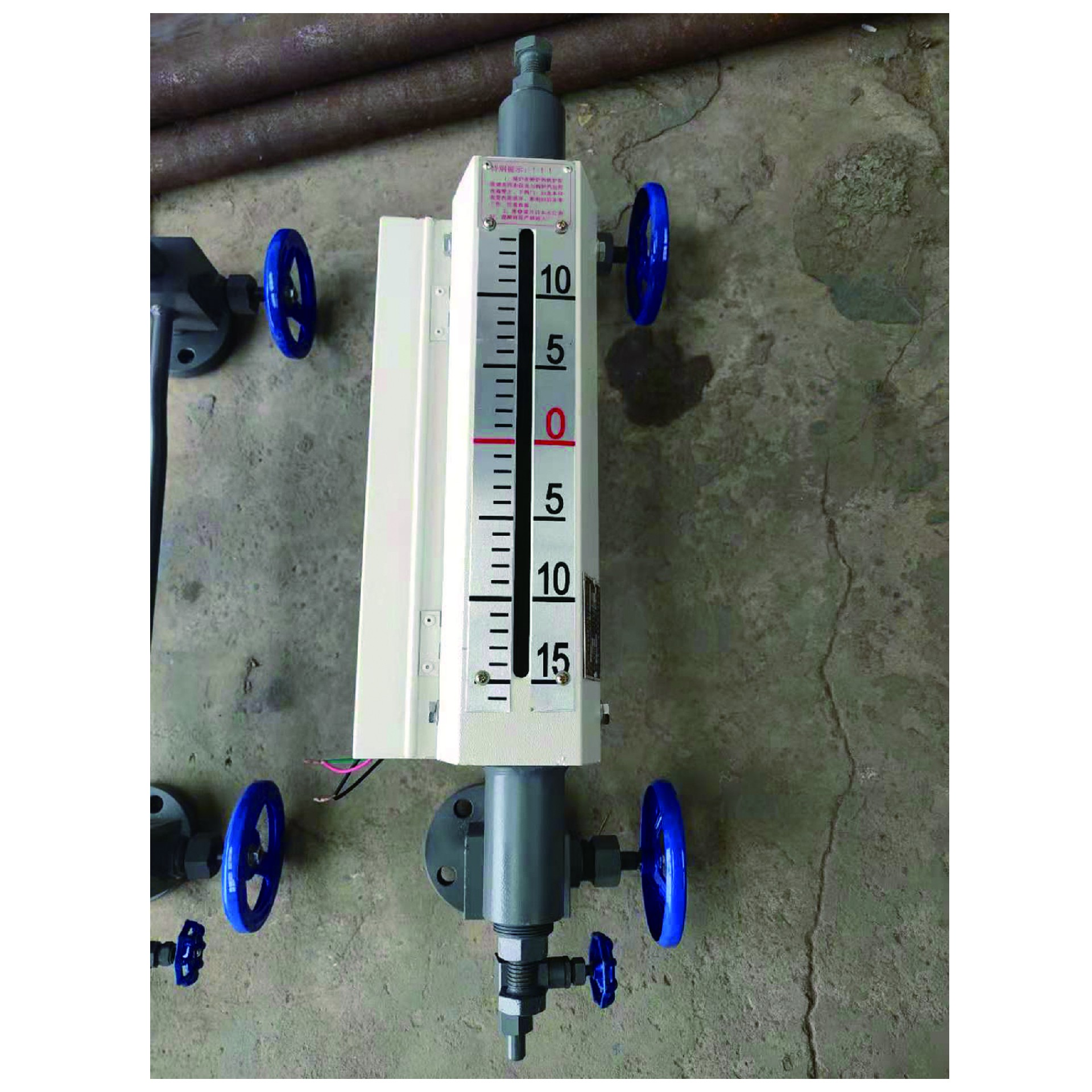

石英管式水位表

产品概述

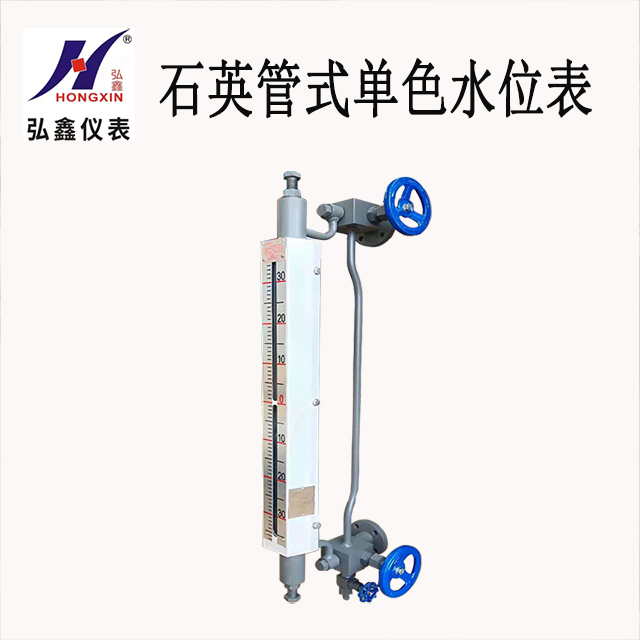

B45H和B46H型石英管式单、双色水位表广泛应用于高、中、低压锅炉汽包和贮存器、罐上直接显示容器内液面位置的一次仪表，具有结构简单，安装轻捷方便，密封性好，安全可靠，外观大方等特点。

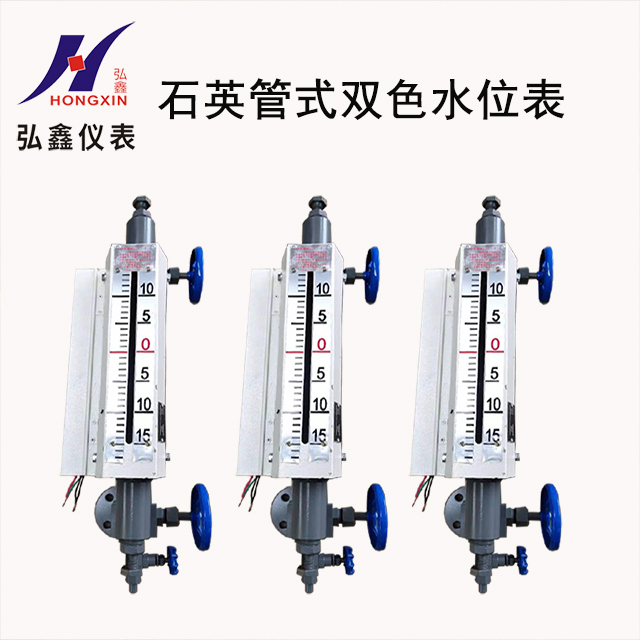

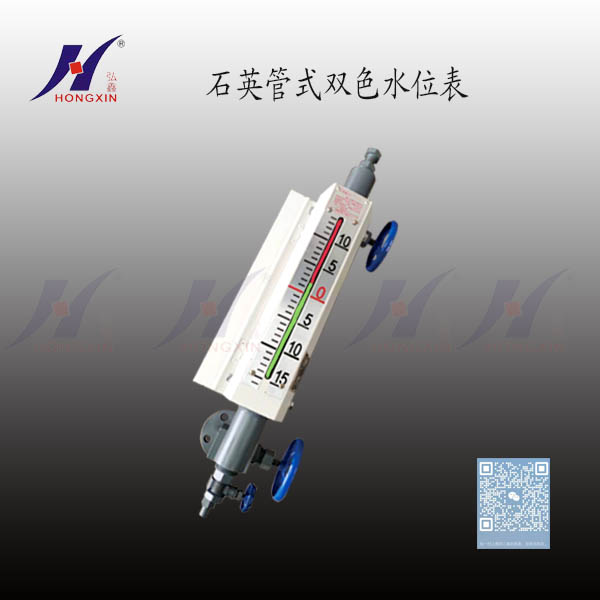

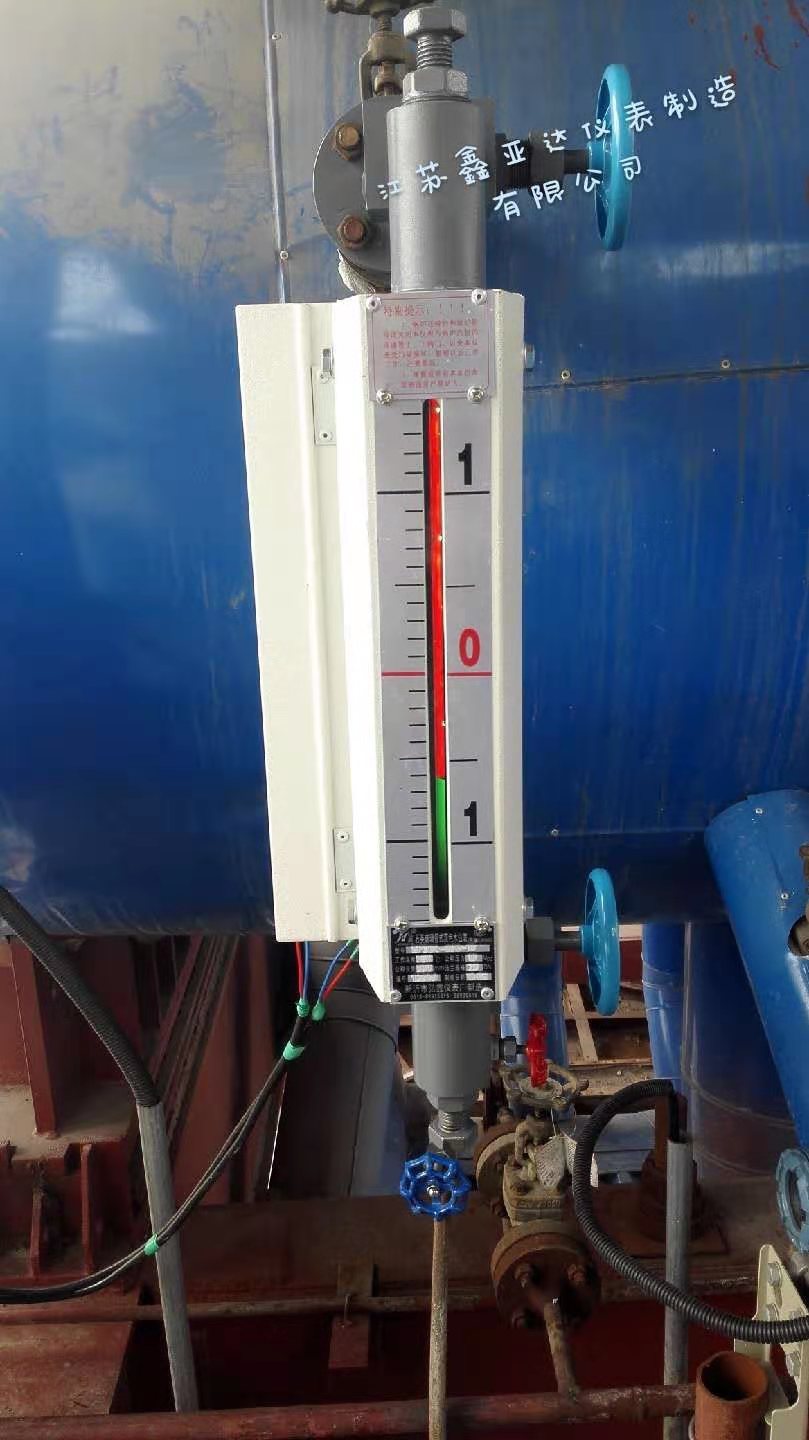

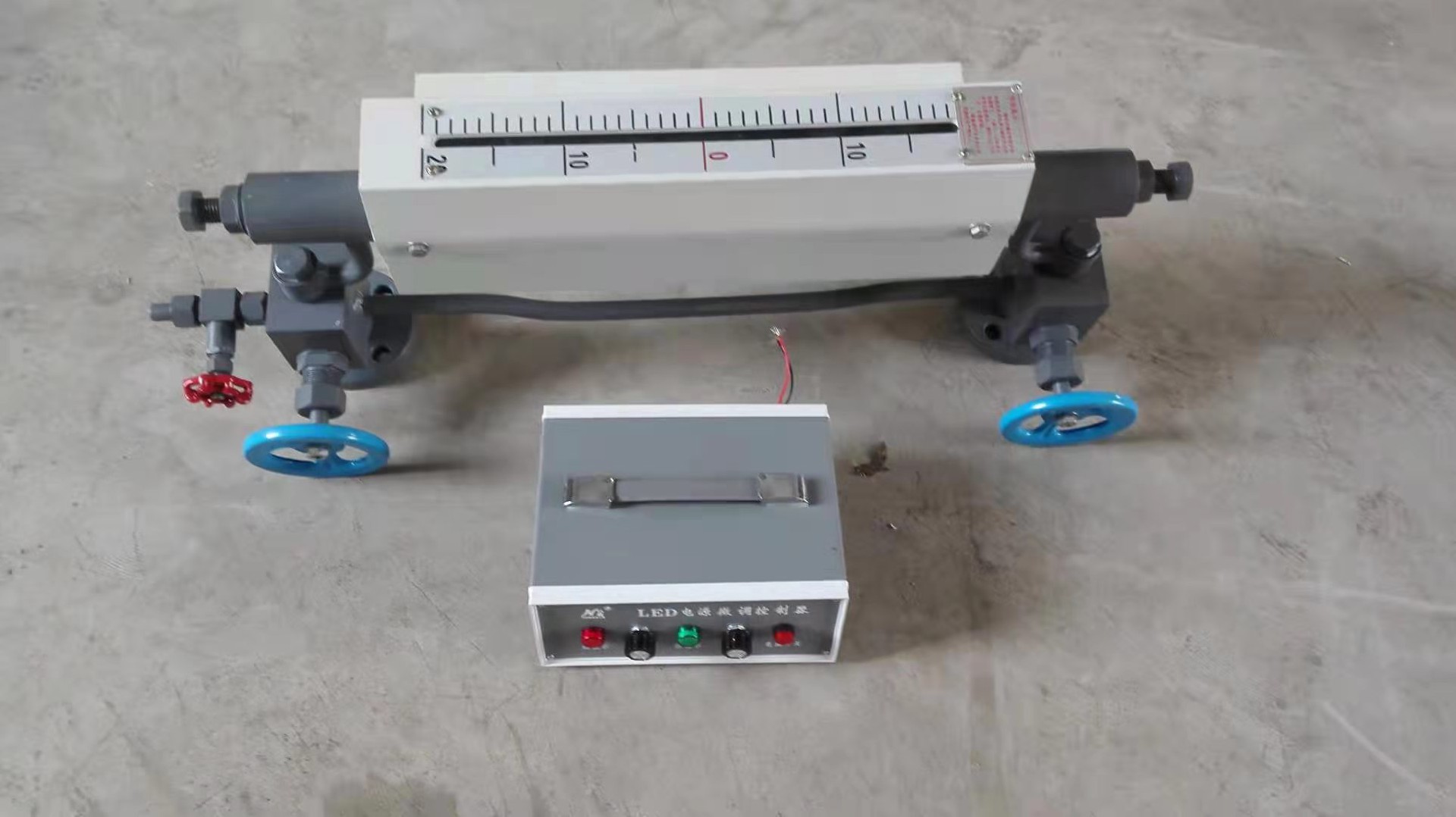

该系列产品按效果来分：有单色和双色。B45H单色即直接显示液面本色，B46H双色采用LED光源显示气红液绿，液位显著，对比分明，观测清晰。

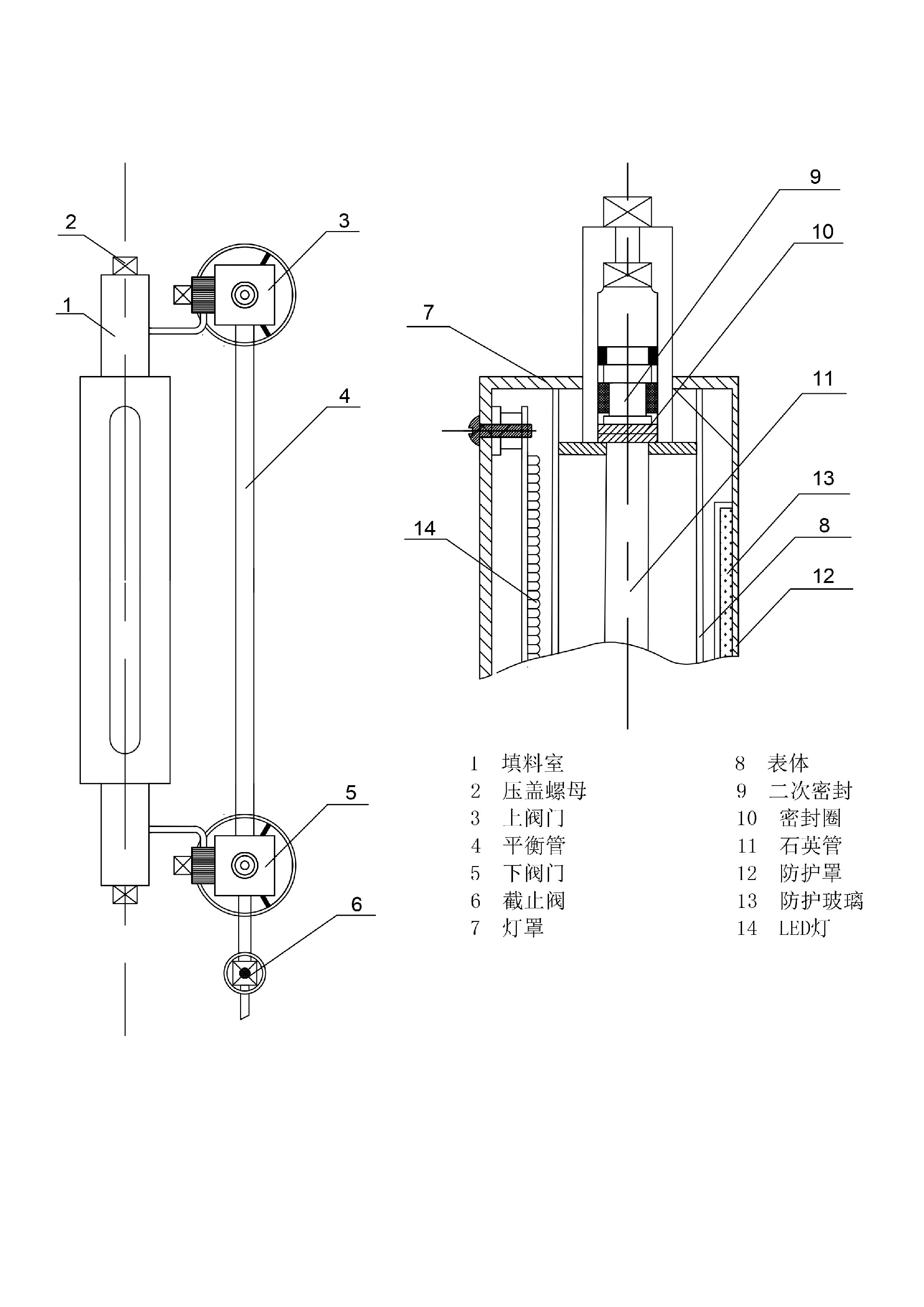

该水位表主要由上阀门，下阀门，表体，石英管，平衡管（双色有发光管和灯箱）等几大部分组成（见图一）。

水位表上的法兰与容器上对应的法兰连接组成连通器，根据连通器原理直接显示液位，双色水位表则利用光的折射原理，使汽相呈红色，液相呈绿色。

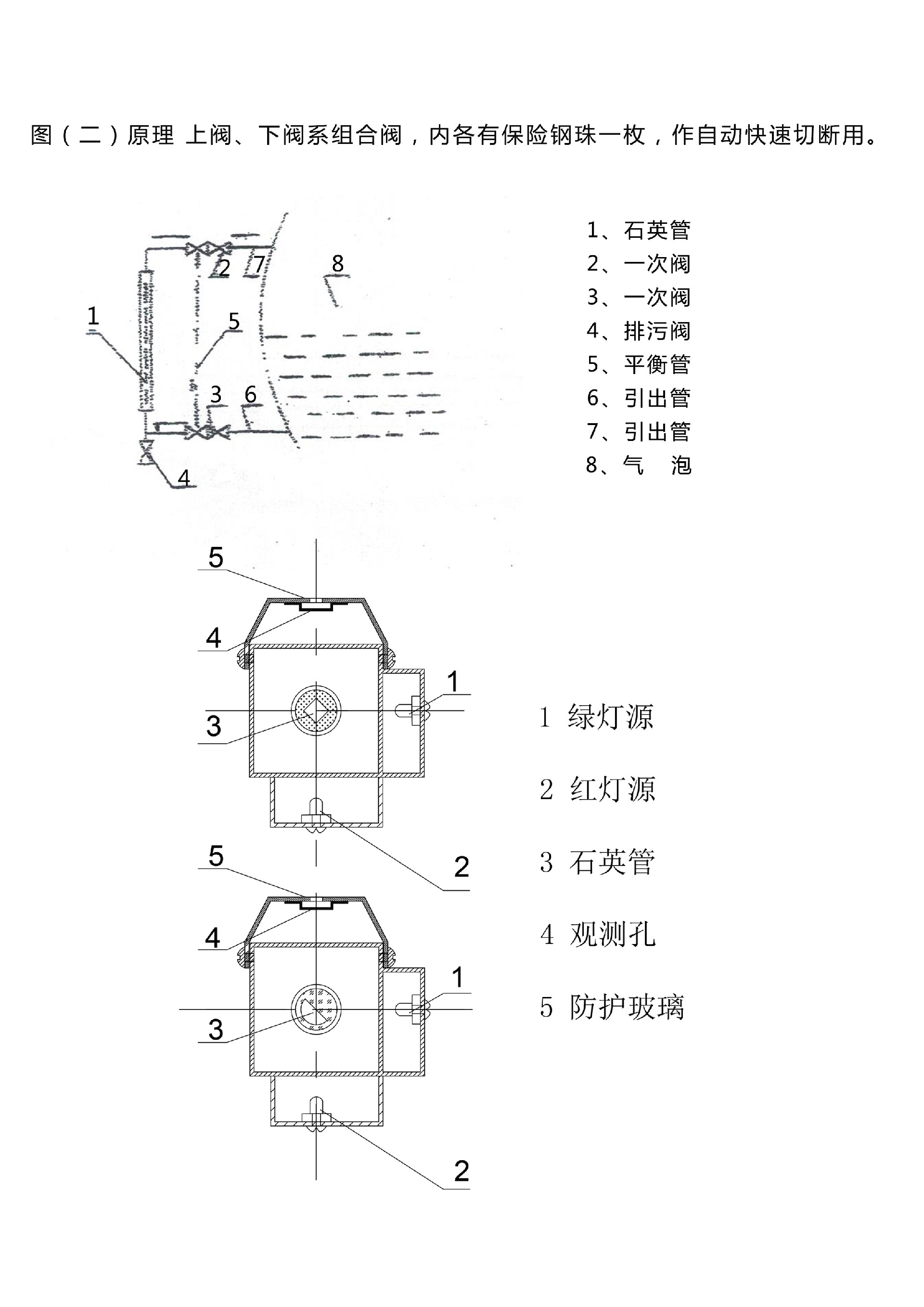

上、下阀体的内部有保险钢珠一枚，当石英管意外破损时，能自动关闭表体的上、下通道。当换过石英管开启工作时，保险钢珠通过平衡管取得压力平衡，靠保险钢珠的自重取得复位而正常工作。

产品特点

●清晰地显示液位

●具有快速切断保护装置，安全可靠

●外形精巧美观

●结构简单轻便

●安装维护方便

主要技术参数

●工作温度：≤450℃

●中心距（mm）：440、600、800

●观测范围（mm）：220、380、580

●石英管外径（mm）：Φ20、Φ22、Φ24、Φ26、Φ29

●阀门自锁压力：p≥0.3Mpa

●法兰规格

● 法兰标准按HG5010-58、HG5016-58以上常用技术参数生产，用户如有特殊要求，我厂均可重新设计。

安装：

1、本仪表在运输，搬运，启箱及安装时应小心轻放，不得撞击敲打，以防止石英管及红绿玻璃片和防护玻璃破碎。水位表出厂时，

均已安装调试完毕，请用户不要轻易改动。

2、为了锅炉能在正常运行中更换石英管，使用单位必须在上、下阀前面加装一台截止阀（见图二），以便在不停炉情况下更换石英管。

3、安装时，用户只需将上、下法兰与容器上对应的法兰连接即可

4、表体填料室内的密封圈材质为柔性石墨，具有良好的密封性能和较大的膨胀系数，因此，压盖螺母的松紧度以不泄漏为准，不得拧得过紧，否则会造成热态时密封圈会将石英管挤断。

5、接通灯罩后面的线路，进行双色调试，使水相呈绿色，汽相呈红色。

投入运行及维修、

1、水位表投入运行前，上、下阀门及排污阀处于关闭状态。

2、打开排污阀，用“Ｆ”形扳手按逆时针方向缓慢打开上阀半周，让石英管预热三分钟。暖管后再缓慢打开下阀半周，通一点水。

3、关闭排污阀，使水位正常。

4、全开上、下阀，使水位表进入正常运行。

注意事项：

1、锅炉在铸炉和烘炉阶段请关闭本水位表的上下汽、水、阀门以免石英管被水污染受损坏，影响以后正常工作。

2、开启上、下阀时，操作者不得正对水位表观测面。

3、注意石英管及密封圈的泄漏情况，如发现有泄漏应及时处理。

4、通过使用一段时期，如石英管出现白色等观测不清晰情况，应更换石英管。

5、B45H单色水位表的石英管内孔为圆孔，B46H双色水位表的石英管内孔为方孔或半圆孔，安装时注意：石英管内孔为方孔的，安装时四个角中任意一个角应对准观察面；石英管内孔为半圆的，安装时直边与观测方向成45℃时效果更佳（见图三）。
