一、单室平衡容器工作原理

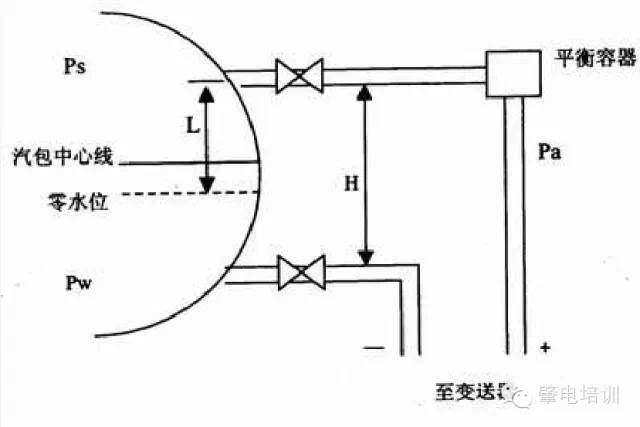

如下图，单室平衡容器测水位的原理非常简单，从汽包汽侧取样孔引一管至平衡容器（平衡容器又叫作凝结室，它是一个表面积很大的不加保温层的容器），进入平衡容器的饱和蒸汽通过与外界换热不断凝结成水，多余的水由于溢流原理自取样管流回汽包，使平衡容器内的水位保持恒定。因此，差压变送器的正压头由于平衡容器有恒定的水柱而维持不变，负压头则随着汽包水位的变化而变化，通过测量正负管路差压，再根据公式P=ρ*g*h ，就能很容易的得出汽包的真实水位。

二、双室平衡容器工作原理

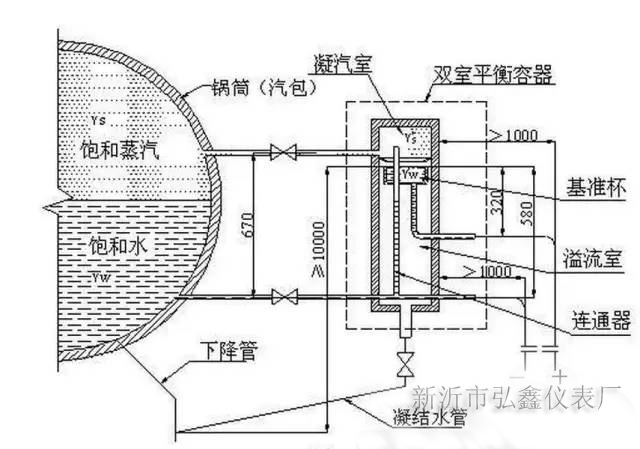

如下图，双室平衡容器结构较单室平衡容器复杂，它是由凝汽室、基准杯、溢流室和连通器等几个部件组成。来自汽包的饱和水蒸汽经过凝汽室凝结成水流入基准杯，基准杯的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压变送器的正压侧。基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室，溢流室收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。而连通器是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。

三、单双室平衡容器工作特性比较

单室平衡容器参比液柱内水温上下温差很大，密度差别也很大，所以误差比较大，但是可以通过温度补偿等等方法来减小误差；双室平衡容器参比水柱内的水一直在流动，温度较高，与汽包温度相差不大，密度也基本相同，而且其本身在一定的压力温度范围内有补偿水位的作用，所以误差较小。

但是当汽包压力突然下降时，双室平衡容器内的饱和水将汽化，从而导致参比液柱本身出现变化，直接带来测量错误！加剧虚假水位。而单室平衡容器由于参比液柱的温度不够，所以不用考虑汽包压力突然下降所带来的一系列影响。而且现在的DCS普遍带有比较完善的温度补偿办法，所以现在的新机组，比如绍电一般都采用单室平衡容器测量汽包水位。
