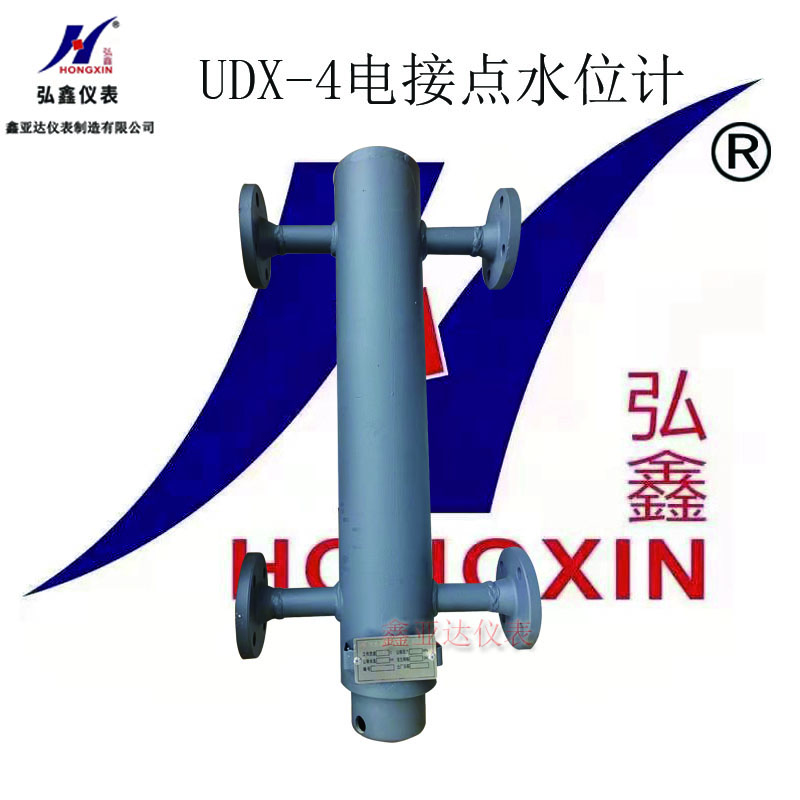

UDX-4电接点水位计

一．概述电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加 热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示和控制。它采用红绿双色面发光块显示液 面在容器中的位置，并且有越限报警输出功能，以确保被测容器的正常工作。

二．特点1．电接点测量采用交流低压供电方式，有效地延长了电接点的使用寿命。2．采用全集成电路芯片，体积小，重量轻，耗电省，性能可靠。3．模拟显示采用高质量的双色发光管（有水显示绿色，无水显示红色，）显示直观、清晰。4．仪表配备上、下限各二组继电器触点输出，供用户外接使用。

三．主要技术参数(一) 显示仪表（二次仪表）1. 产品型号：UDX — 电接点液位计 点数 5A: 5 点输入（-80，-70，-30，+30，+70）；7A: 7 点输入（0, ±25，±50， ±75） ２．液体水阻范围： 0~500K 出厂时调至 0~100K 左右。 ３．模拟显示： 0, ±25，±50， ±75４．报警方式： 上、下限超越正常液位，被设定的报警点的发光管闪烁，同时报警继电器触 点输出动作。 ５．报警输出触点容量： AC220V、3A 6．水泵控制输出：±25 或±50，±30 7．电源电压： AC220V±10% 50H z±1Hz 8．消耗功率： 15VA 9．仪表工作条件： 环境温度 –10℃~+40℃，相对湿度 85% 。 无腐蚀性汽体；10．仪表外形尺寸： 160×80×180mm（5A,横式安装）；80×160×180mm（7A 竖式安装）11．仪表开孔尺寸： 152×76 mm（（5A,横式安装）；76×152mm（7A 竖式安装） （二）取样筒 （一次仪表）1．产品型号：UDG PN DN H取样筒 接点数 工作压力 连通管通径 连通管间距2．工作压力： ０～２０Mpa 3．工作温度： ０～350℃4．接点分布： 0, ±25，±50， ±75

四．工作原理本系列液位计由一次仪表（取样筒）和二次仪表（显示仪表）组成。 由于水和汽的导电性能差异极大，取样筒的作用是将水位变化通过电接点电阻的变化取得信 号，在液态时由于介质电阻率小，当电接点间加上一电压时流过的电流大，反之未浸入液面下的电 接点流过电流小，这两种状态下流过电流相差很大，可作为一种信号馈送到二次仪表，经放大处理后，显示及控制输出，以达到显示液位的目的。从而可实现远距离监控。

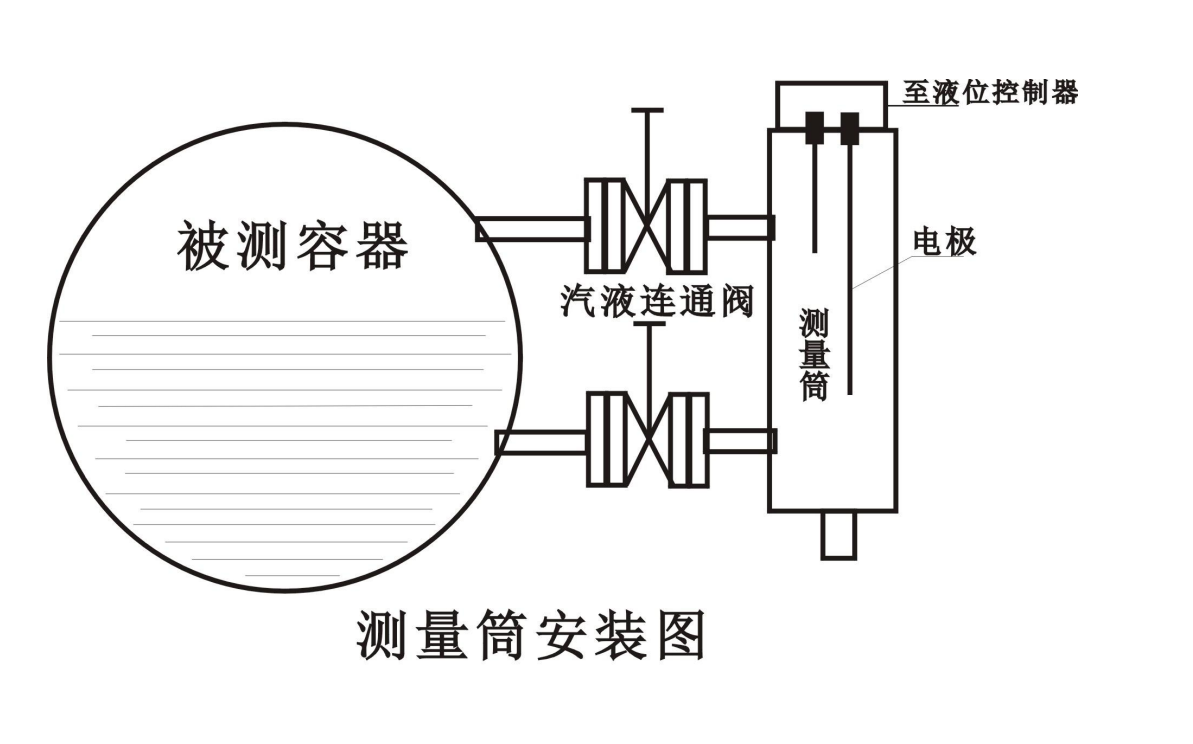

五．按装与使用及注意事项a．一次仪表的按装如图一所示。b. 仪表的检查、校验。1．准备工作 仪表的输入线采用 20 芯接线板，检查前从 18、20 号端子接电源线。8 号端子接 电阻箱一端，电阻箱另一端引出一根线。阻值的大小视被测介质的水质而定。一般情况下如被 测介质为除盐水（例如锅炉汽包的水）可选取 100K，如被测介质为自来水可选取 10K，如没有 电阻箱亦可用相应的电阻代替。2．接通电源：模拟发光管全部显示红色，然后将电阻箱另一端引出线分别短接 1~7 号端子， 模拟发光带分别由红色转变为绿色，以示仪表可正常工作。3．检查报警点：分别断开或短路设定报警点位置，测量、观察报警点是否正常，触点输出是否 动作。4．水阻的调整：调节机内 W1 电位器，顺时针调节水阻变小；反之水阻变大。c. 注意事项： 用户在洗炉煮炉过程中，应关闭取样筒汽液连通阀，以防止电极结污损坏，以免影响仪表测量，待 锅炉正常后再打开取样筒汽液连通阀。d. 一次仪表与二次仪表的接线示意图,如图二所示。 仪表投运一段时期后，由于电极的脏污程度不一致或因水质不好，使电极的腐蚀程度不一 致可能会有个别点显示不正常，为此用户须定期进行排污、冲洗，若排污仍不能解决，应及时 更换电极。但要注意，如仪表接入保护联锁系统，处理前，应先将联锁系统解除，待仪表显示 恢复正常后再投入联锁。

六．订货须知1． 订货前请用户详细阅读说明书或产品简介。2． 提供测点分布。3． 报警保护输出位置（特别设定）。4． 取样筒工作压力，上下连通管中心距尺寸，引出法兰规格。
